“點(diǎn)石成金”,可以說是對“玄武巖纖維復(fù)合筋”的性能特征和對其應(yīng)用價(jià)值最合理的的評價(jià)了。

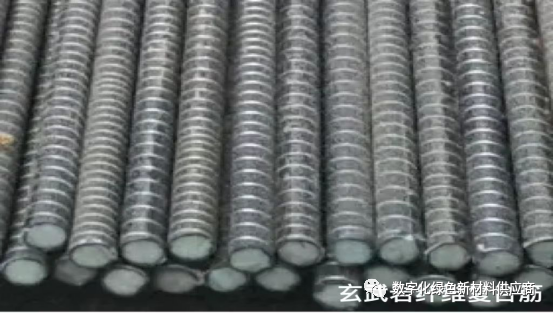

玄武巖纖維復(fù)合筋是以玄武巖纖維作為增強(qiáng)材料,環(huán)氧樹脂為基體材料,并摻入適量輔助劑(如交聯(lián)單體、引發(fā)劑、促進(jìn)劑、蝕變劑、阻燃劑、阻聚劑、填料、顏料等)采用拉擠工藝和特殊表面處理形成的新型復(fù)合材料。
近年來,玄武巖纖維復(fù)合筋已在橋梁工程、路面鋼筋混凝土結(jié)構(gòu)、礦山、隧道、公路等工程中廣泛應(yīng)用,并逐步建立其在特殊場合替代鋼材的無限潛力。
特別是在那些使用鋼筋的初期需要采取保護(hù)措施且定期維護(hù)成本較高的應(yīng)用領(lǐng)域,玄武巖纖維復(fù)合筋更顯示出其巨大的優(yōu)越性。
一、玄武巖纖維復(fù)合筋的優(yōu)劣勢
①抗拉強(qiáng)度高,是普通鋼筋強(qiáng)度的3-4倍;
②優(yōu)異的耐腐蝕性(是其他任何纖維材料制品所不可比擬的);
③密度小,纖維復(fù)合筋的密度僅為普通鋼筋的1/4左右;
④纖維復(fù)合筋的熱膨脹系數(shù)與混凝土相近,兩者間不會產(chǎn)生大的溫度應(yīng)力;
⑤電絕緣,非磁性,透波性能好,不屏蔽;
⑥不導(dǎo)電不導(dǎo)熱;
⑦可預(yù)制標(biāo)準(zhǔn)彎形及其他形狀;
⑧環(huán)保性:每使用一噸玄武巖纖維復(fù)合筋可節(jié)約標(biāo)煤5.24tce的碳排放量。

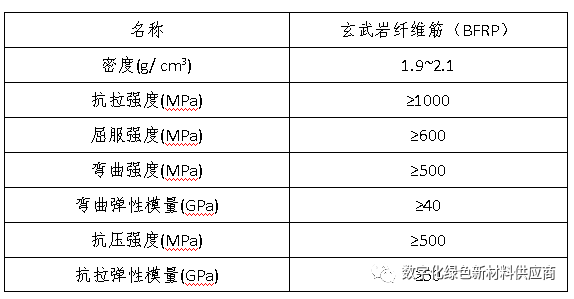

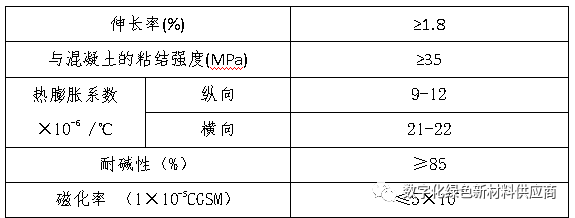

表1 玄武巖纖維復(fù)合筋的力學(xué)性能
布氏硬度:≥60
壽命:≥60年(最小)在PH13的堿性環(huán)境下試驗(yàn)測定
蠕變:持續(xù)載荷不高于短期載荷的60%時(shí),纖維筋不會發(fā)生蠕變斷裂現(xiàn)象
成型與彎曲:彎曲成型后的強(qiáng)度仍能達(dá)到極限強(qiáng)度的40%。
二、玄武巖纖維復(fù)合筋工程實(shí)例

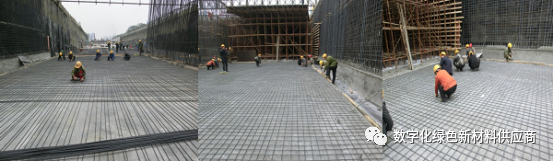

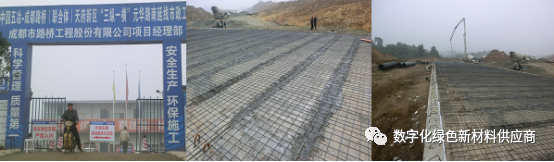

1、玄武巖纖維復(fù)合筋在天府新區(qū)“三縱一橫”橋面鋪裝中應(yīng)用
①由成都路橋施工的正公立交橋、天保立交橋、大壩溝橋、大湖堰橋
②由中國五冶施工的老雙華路下穿隧道
③由中國水利七局施工的華牧立交、紅星路南延線

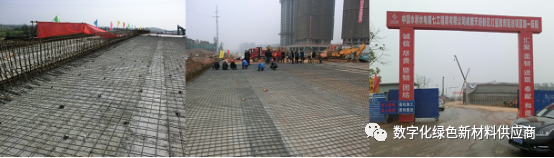

2、玄武巖纖維復(fù)合筋在映汶高速某標(biāo)段橋面鋪裝上應(yīng)用
原擬采用Ф9@100鋼筋(33噸),現(xiàn)按照構(gòu)造不變,根據(jù)強(qiáng)度等效原理,使用Ф6@100玄武巖纖維復(fù)合筋(2.25噸),價(jià)格比鋼筋降低40%左右。通過使用,認(rèn)為玄武巖纖維復(fù)合筋能滿足橋面鋪裝層的用筋要求且施工簡單方便,具有較大的經(jīng)濟(jì)性優(yōu)勢,在橋面鋪裝中比鋼筋更具優(yōu)勢。

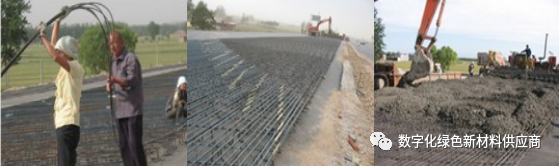

3、玄武巖纖維復(fù)合筋在張石高速公路上的應(yīng)用
4、玄武巖纖維復(fù)合筋在齊泰高速橋面鋪裝上的應(yīng)用
在齊泰高速K259跨線橋上使用玄武巖纖維復(fù)合筋,經(jīng)過近三年的使用,于2015年7月12日進(jìn)行了橋面的觀察。在最低溫度近零下30℃的環(huán)境下,玄武巖纖維復(fù)合筋形態(tài)沒有發(fā)生變化,與混凝土結(jié)合緊密,橋面沒有出現(xiàn)任何的裂縫。

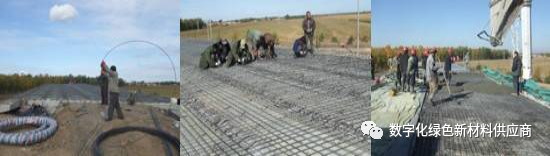

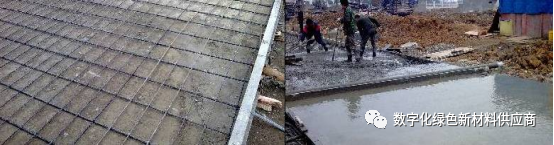

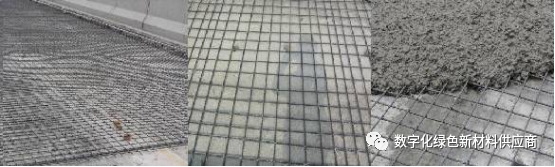

施工圖片

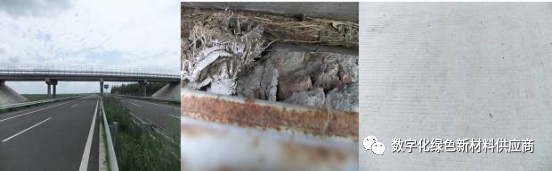

2015年7月12日觀測,橋面沒有出現(xiàn)任何的裂縫

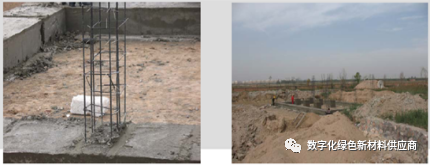

5、玄武巖纖維復(fù)合筋在寧夏天水地震臺的應(yīng)用
6、玄武巖纖維復(fù)合筋在某機(jī)場工程中的應(yīng)用
掃描二維碼關(guān)注我們
